À retenir
- Une forme d’onde traduit visuellement l’évolution d’une grandeur et révèle son amplitude, sa fréquence, sa période et sa phase.
- Un signal de 10 hertz réalise dix cycles par seconde, tandis qu’un signal de 1 000 hertz en réalise mille.
- La sinusoïde évoque la continuité, le signal carré rappelle les états numériques et le signal triangulaire suggère une progression régulière.
- L’analyse de Fourier décompose un signal complexe en composantes sinusoïdales afin d’identifier les fréquences présentes.
- L’échelle, le filtrage et la résolution peuvent modifier l’apparence d’une courbe et influencer son interprétation.

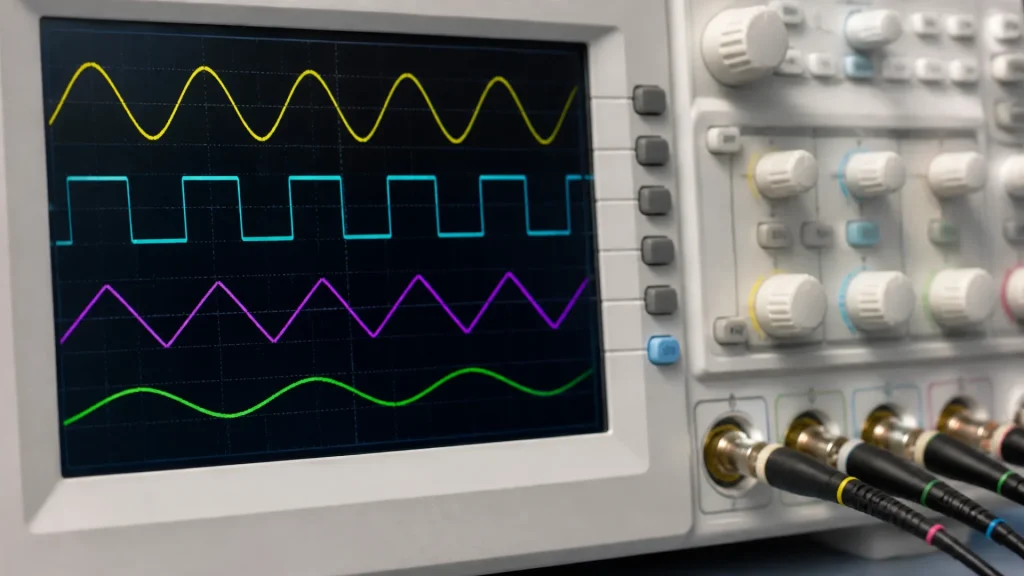

Sur l’écran d’un oscilloscope, une ligne peut monter doucement, changer brutalement de niveau ou se répéter avec une régularité parfaite. Cette silhouette n’est pas décorative : elle montre comment une grandeur évolue dans le temps et fournit déjà de précieuses informations sur le signal observé.
Une voix, une vibration, une tension électrique, une intensité lumineuse ou une donnée numérique peuvent ainsi être représentées par une courbe. La forme obtenue aide à comprendre la nature du phénomène, mais elle peut aussi devenir une source d’inspiration pour l’animation, la visualisation de données et la communication de marque.
Définir la forme d’un signal
La forme d’un signal, aussi appelée forme d’onde, désigne la manière dont une grandeur varie en fonction du temps. Sur une représentation classique, l’axe horizontal indique le temps, tandis que l’axe vertical montre la valeur du signal, par exemple une tension, une pression acoustique ou une intensité lumineuse.
Cette courbe ne décrit donc pas uniquement une apparence. Elle révèle un comportement : une montée rapide, une diminution progressive, une répétition régulière, une rupture soudaine ou une succession de variations imprévisibles. Deux signaux peuvent transporter la même quantité générale d’information tout en présentant des formes très différentes.
Dans le domaine technique, cette observation sert à contrôler un circuit, mesurer une fréquence ou repérer une anomalie. Dans le domaine visuel, elle permet de traduire des notions plus abstraites comme la fluidité, la puissance, la précision, la tension ou l’irrégularité.
La forme d’un signal est une trace visible d’une évolution invisible. Elle transforme un phénomène dynamique en représentation que l’on peut observer, comparer et interpréter.
Les paramètres essentiels à observer
Pour analyser correctement une forme d’onde, il faut dépasser la simple impression visuelle. Plusieurs paramètres permettent de décrire le signal avec précision, notamment son amplitude, sa fréquence, sa période et sa phase.
| Paramètre | Signification | Exemple d’interprétation |
|---|---|---|
| Amplitude | Écart entre la valeur de référence et le niveau atteint | Intensité ou niveau du signal |
| Fréquence | Nombre de cycles réalisés en une seconde | Vitesse de répétition, exprimée en hertz |
| Période | Durée nécessaire pour effectuer un cycle complet | Relation avec la fréquence : f = 1/T |
| Phase | Position du signal dans son cycle | Décalage entre deux signaux comparés |
L’amplitude correspond visuellement à la hauteur de la courbe. Une amplitude importante peut traduire une tension élevée ou un son plus intense, mais elle ne signifie pas nécessairement que l’information est plus importante. L’interprétation dépend toujours du contexte et des unités utilisées.
La fréquence indique le nombre de répétitions par seconde. Un signal de 10 hertz accomplit dix cycles en une seconde, tandis qu’un signal de 1 000 hertz en accomplit mille. La période représente le temps d’un seul cycle et permet de calculer la fréquence grâce à la relation f = 1/T.
La phase, quant à elle, sert à comparer la position de plusieurs signaux. Deux courbes peuvent avoir la même amplitude et la même fréquence, mais être décalées dans le temps. Cette différence devient importante dans le traitement audio, les télécommunications et la synchronisation d’animations.

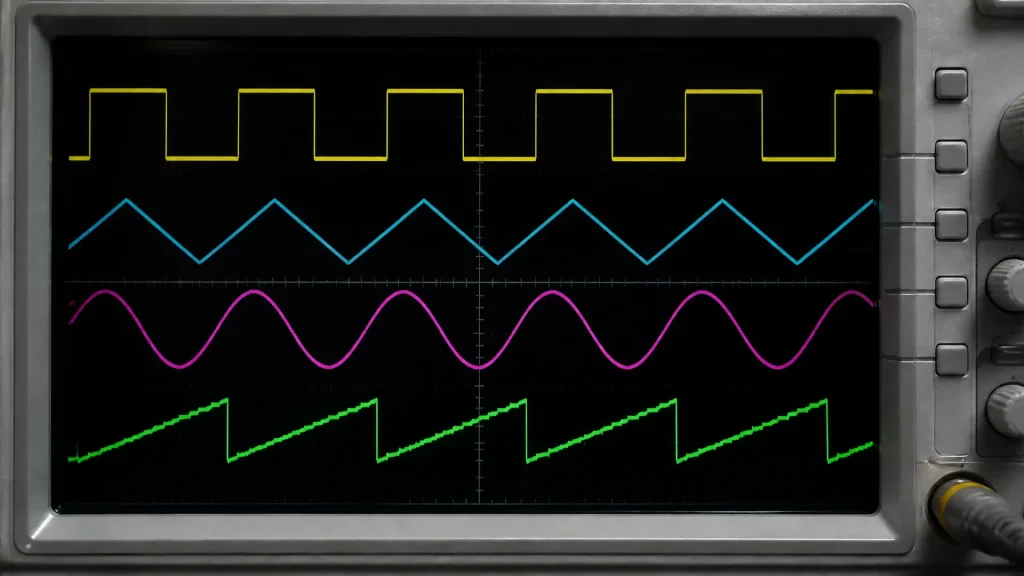

Les principales formes d’onde
La sinusoïde
La sinusoïde est une courbe douce, régulière et périodique, comparable au mouvement d’une vague. Elle peut être décrite par une équation comme x(t) = A sin(2πft + φ), dans laquelle l’amplitude, la fréquence et la phase déterminent son apparence.
Cette forme est très utilisée pour étudier les phénomènes périodiques et le fonctionnement des circuits. En audio, une sinusoïde correspond à un son pur, avec une fréquence fondamentale clairement identifiable. Dans une composition graphique, elle évoque souvent la continuité, l’harmonie et le mouvement.
Une animation basée sur une courbe sinusoïdale peut par exemple accompagner une transition douce, une respiration visuelle ou une présentation consacrée à l’innovation. Son aspect régulier rend également les informations faciles à suivre.
Le signal carré
Le signal carré alterne rapidement entre deux niveaux. Sa représentation ressemble à une série de rectangles reliés par des transitions verticales. Cette structure correspond bien au fonctionnement de nombreux systèmes numériques, qui manipulent des états distincts comme 0 et 1.
Dans une interface ou une identité visuelle, cette forme suggère la précision, la logique, le codage et la robustesse. Elle peut convenir à une entreprise spécialisée dans les logiciels, les réseaux ou la cybersécurité. Son aspect très mécanique doit toutefois être utilisé avec mesure si la marque souhaite conserver une image chaleureuse.
Le signal triangulaire
Le signal triangulaire monte puis redescend de manière relativement linéaire. Ses variations sont plus progressives que celles d’un signal carré, mais moins arrondies que celles d’une sinusoïde. Il peut représenter une progression, une montée en puissance ou un retour maîtrisé à l’état initial.
Cette forme est intéressante dans une visualisation qui doit montrer un cycle simple. Elle peut illustrer une évolution régulière, une cadence de production ou une montée suivie d’une phase de récupération. Dans une animation, ses pentes nettes donnent une impression de rythme et de construction.
Le signal en dents de scie
Le signal en dents de scie se caractérise par une progression continue suivie d’une chute brutale, ou par une montée immédiate après une diminution régulière. Cette rupture donne à la courbe une apparence plus tendue et plus énergique.
Sur le plan graphique, il peut symboliser l’accélération, l’attente, la répétition ou un changement soudain. Il convient notamment aux univers qui veulent exprimer la performance ou la transformation. Comme il attire fortement l’attention, il vaut mieux l’associer à un message clair plutôt que de le multiplier dans une même composition.
Le signal complexe
Les phénomènes réels produisent rarement des formes aussi simples. Une voix, un morceau de musique ou une mesure issue d’un capteur rassemble généralement plusieurs fréquences et plusieurs niveaux d’intensité. La courbe obtenue est alors irrégulière, parfois difficile à interpréter directement.
L’analyse de Fourier permet de décomposer un signal complexe en une combinaison de composantes sinusoïdales. Au lieu de regarder seulement l’évolution temporelle, on observe les fréquences présentes et leur amplitude respective. Cette lecture fréquentielle révèle la structure interne du signal.
Cette méthode trouve des applications dans le traitement du son, l’analyse d’images, la compression de données et la détection de défauts. Elle rappelle aussi une idée utile en communication : une apparence globale peut dissimuler plusieurs éléments distincts qu’il faut isoler pour comprendre le message.
- L’oscilloscope Fnirsi offre une fréquence d’échantillonnage en temps réel allant jusqu’à 1 Géch/s et une bande passante analogique…
- Sortie de découpage de 2,5 VCC, pas de fréquence du signal de 1 Hz, prise en charge de…
- Fonction de mesure par curseur. Lors de la lecture manuelle des paramètres amplitude-fréquence, inutile de lire l’unité et…
Pourquoi analyser une forme d’onde ?
L’analyse d’une forme de signal sert d’abord à vérifier le fonctionnement d’un système. Avec un oscilloscope ou un logiciel spécialisé, on peut mesurer une fréquence, repérer une distorsion, identifier un bruit parasite et contrôler la stabilité d’une transmission.
Dans le domaine sonore, la forme d’onde aide à comprendre pourquoi deux sons paraissent différents alors qu’ils possèdent une fréquence fondamentale proche. Les harmoniques, les variations d’amplitude et les transitoires influencent fortement le timbre et la sensation produite.
Dans l’image, les principes liés aux signaux permettent d’étudier les contours, les textures et le niveau de détail. Les fréquences spatiales servent notamment à distinguer les changements lents d’une zone uniforme des transitions rapides présentes sur un bord ou dans une texture fine.
Pour la communication visuelle et le marketing, l’utilisation peut prendre plusieurs formes :
- Synchroniser une animation avec une voix, une musique ou un effet sonore.
- Représenter une donnée en montrant ses pics, ses cycles, ses baisses ou ses ruptures.
- Créer un motif graphique inspiré d’une onde pour un logo, une affiche ou une interface.
- Donner une dimension authentique à un contenu en utilisant la trace réelle d’une voix ou d’un signal enregistré.
Transformer un signal en langage visuel
Une forme d’onde n’a pas une signification universelle indépendante du contexte. Une courbe régulière peut évoquer la stabilité dans une présentation financière, mais la monotonie dans une campagne destinée à promouvoir l’aventure. Le sens dépend du secteur, des couleurs, du mouvement et du message qui l’accompagnent.
La sinusoïde convient généralement à une image fluide, accessible et harmonieuse. Le signal carré renforce une impression de technologie et de rigueur, tandis qu’une courbe irrégulière peut mieux traduire l’humain, l’émotion ou l’imprévisibilité.
Le choix doit également tenir compte de la lisibilité. Une visualisation trop chargée peut donner une impression de technicité sans aider à comprendre l’information. Une courbe simple, correctement légendée et associée à une échelle lisible sera souvent plus efficace qu’un graphique spectaculaire mais ambigu.
Une méthode intéressante consiste à partir d’un signal réel. Une marque peut enregistrer la voix d’un fondateur, le son d’un produit ou une ambiance caractéristique, puis intégrer la forme obtenue dans une animation. La représentation devient alors une signature visuelle liée à une expérience concrète, plutôt qu’un simple décor numérique.
Les erreurs d’interprétation à éviter
Une courbe ne doit jamais être analysée sans connaître ses conditions de mesure. L’échelle verticale, la durée affichée, le filtrage et la résolution peuvent modifier considérablement l’apparence d’un même signal. Une variation qui semble spectaculaire sur un graphique très resserré peut être négligeable dans une autre échelle.
Il faut aussi distinguer la valeur maximale, la valeur crête à crête, la valeur moyenne et la valeur efficace. Ces mesures ne répondent pas à la même question. Dans le cas d’un signal électrique ou audio, les confondre peut conduire à une interprétation technique erronée.
La représentation temporelle et la représentation fréquentielle sont par ailleurs complémentaires. La première montre quand une variation se produit, tandis que la seconde indique quelles fréquences composent le signal. Un événement bref peut être difficile à repérer dans un spectre, alors qu’une fréquence stable peut être moins évidente dans une courbe temporelle.
Enfin, une amplitude élevée ne signifie pas automatiquement qu’un contenu est plus pertinent. Elle peut simplement correspondre à un niveau sonore plus fort, à une tension supérieure ou à une sensibilité particulière du capteur. Le contexte reste indispensable pour donner un sens fiable à la forme observée.
Faire parler les courbes avec justesse
La forme d’un signal décrit la variation d’une grandeur et permet d’en observer l’amplitude, la fréquence, la période, la phase et la complexité. Sinusoïdale, carrée, triangulaire ou irrégulière, elle devient un outil de mesure aussi bien qu’un vocabulaire visuel.
Employée avec cohérence, elle peut rendre une donnée plus compréhensible, donner du rythme à une animation et renforcer l’identité d’une marque. Sa véritable valeur ne vient toutefois pas de son apparence technologique, mais de sa capacité à relier une forme, un phénomène et une intention.
FAQ
La forme d’un signal représente l’évolution d’une grandeur au fil du temps. Elle permet d’observer ses variations, sa régularité, ses ruptures, son amplitude et sa fréquence.
Les principales formes d’onde sont la sinusoïde, le signal carré, le signal triangulaire, le signal en dents de scie et le signal complexe issu de phénomènes réels.
L’amplitude, la fréquence, la période et la phase constituent les paramètres essentiels. Leur étude aide à mesurer l’intensité, la répétition, la durée d’un cycle et le décalage entre plusieurs signaux.
L’analyse d’une forme d’onde sert à contrôler un circuit, repérer une anomalie, étudier un son, représenter une donnée ou synchroniser une animation avec une voix ou une musique.
